雙金屬溫度計產品概述

雙金屬溫度計是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃~+500℃范圍內液體、蒸汽和氣體介質溫度。

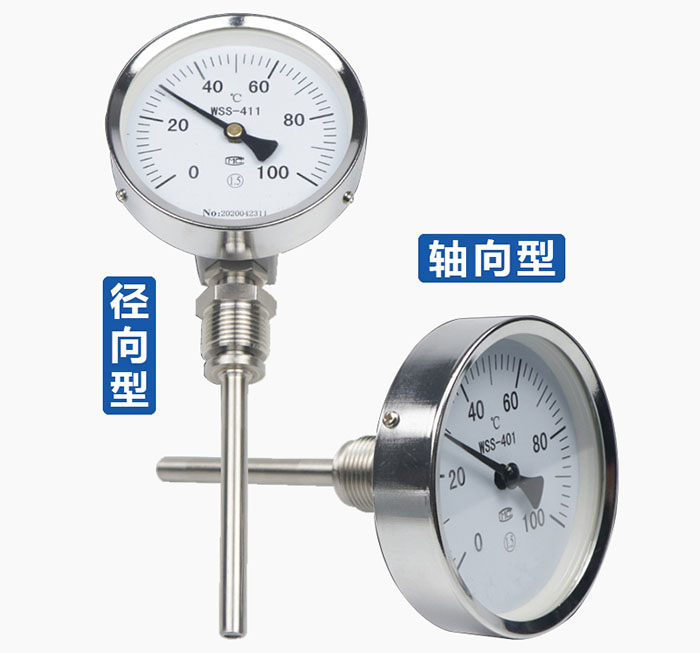

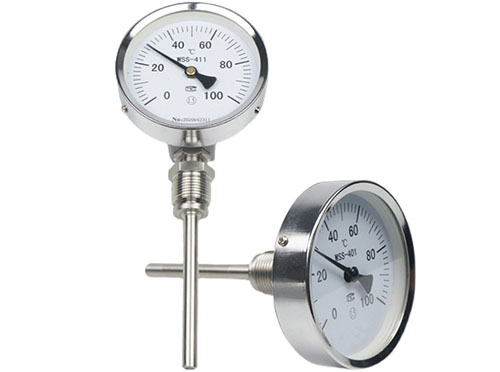

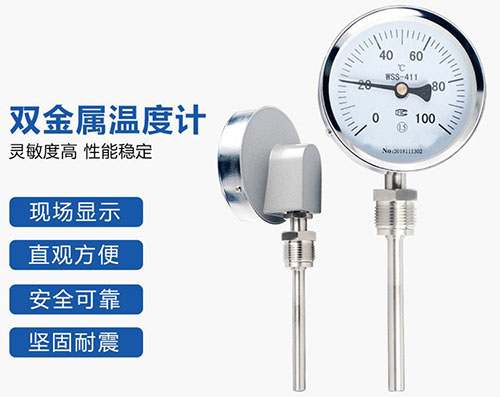

雙金屬溫度計產品圖


雙金屬溫度計特點

1.現場顯示溫度,直觀方便。

2.安全可靠,使用壽命長。

3.多種結構形式,可滿足不同要求。

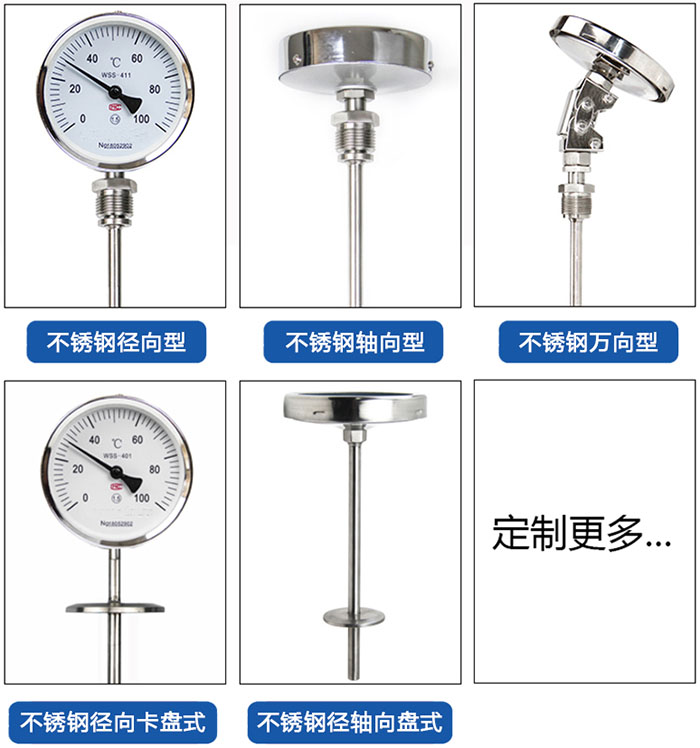

雙金屬溫度計產品分類圖


雙金屬溫度計工作原理

雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時,帶動指針旋轉,工作儀表便顯示出熱電勢所應的溫度值。


雙金屬溫度計主要技術參數

1.產品執行標準:JB/T8803-1998;GB38369-83

2.標度盤公稱直徑:60,100,150

3.精度等級:(1.0)1.5

4.熱響應時間:≤40s

5.防護等級:IP55

6.角度調整誤差:角度調整誤差應不超過其量程的1.0%

7.回差:溫度計回差應不大于基本誤差限的絕對值

8.重復性:溫度計重復性*限范圍值應不大于基本誤差限絕對值的1/2

9.測溫范圍:

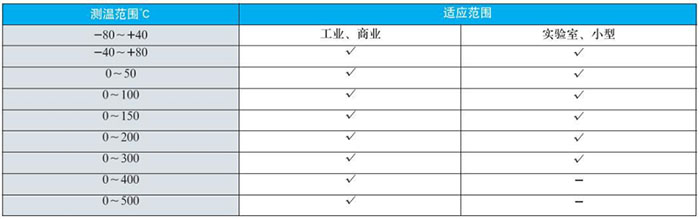

雙金屬溫度計測溫范圍對照表

10.正常工作大氣條件:

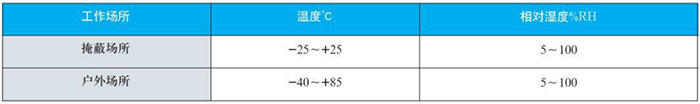

雙金屬溫度計工作大氣條件對照表

11.測量端形式:

雙金屬溫度計測量端結構圖

12.外形尺寸:

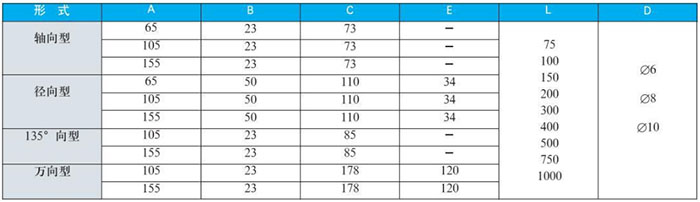

雙金屬溫度計外形尺寸對照表


雙金屬溫度計安裝固定形式

1.可動外螺紋管接頭

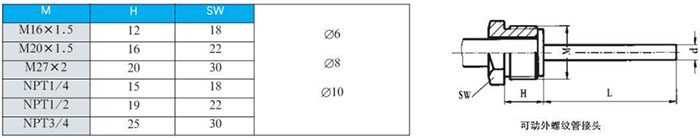

雙金屬溫度計可動外螺紋管接頭尺寸圖

2.可動內螺紋管接頭

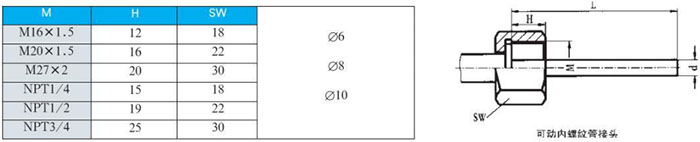

雙金屬溫度計可動內螺紋管接頭尺寸圖

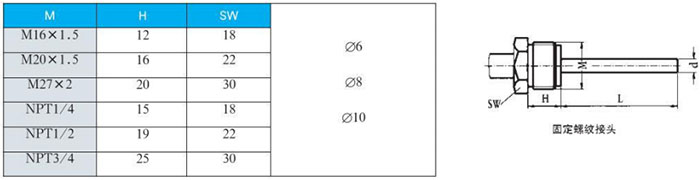

3.固定螺紋接頭

雙金屬溫度計固定螺紋接頭尺寸圖

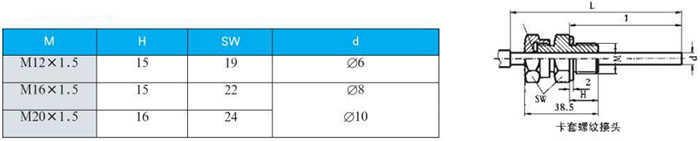

4.卡套螺紋接頭

雙金屬溫度計卡套螺紋接頭尺寸圖

5.卡套法蘭接頭

雙金屬溫度計卡套法蘭接頭尺寸圖

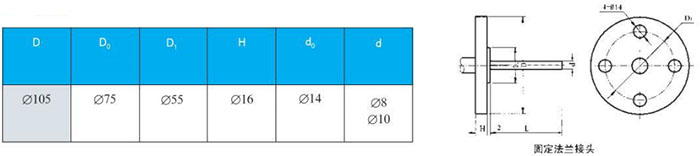

6.固定法蘭

雙金屬溫度計固定法蘭尺寸圖

注:可提供ANSI、JB、HG等標準法蘭


雙金屬溫度計型號表示

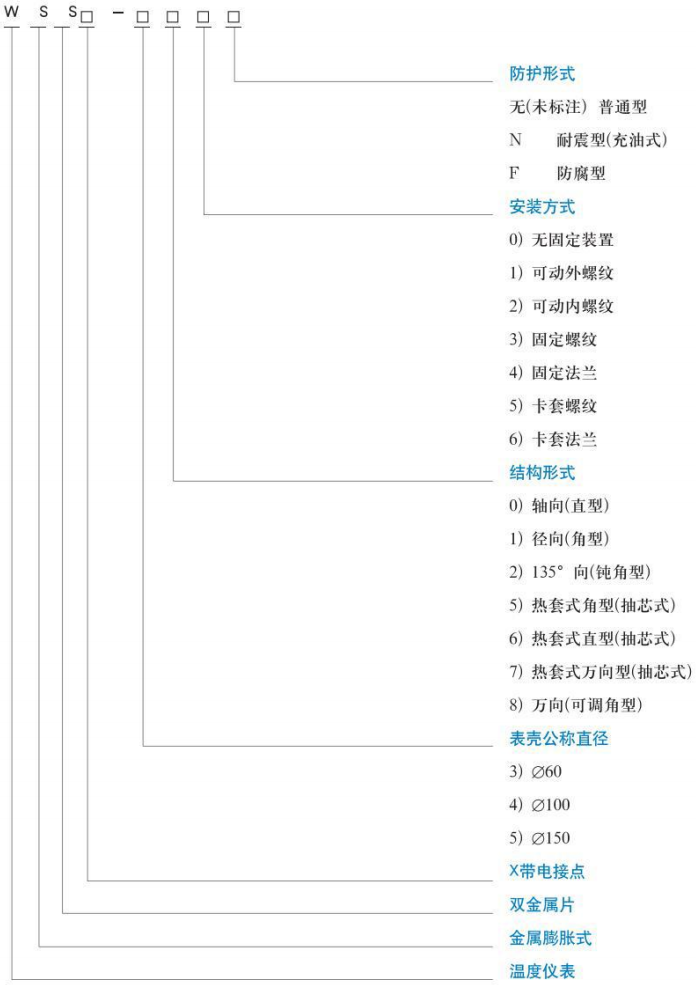

雙金屬溫度計規格型號對照表

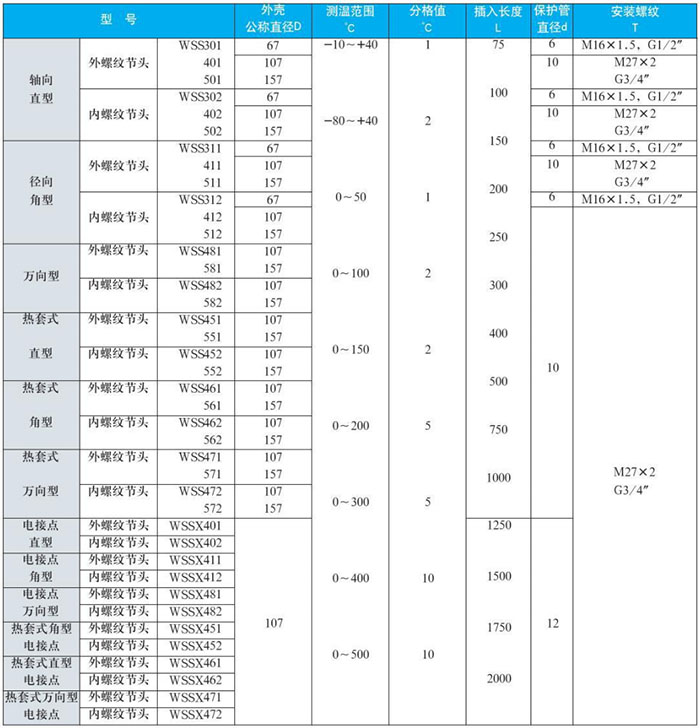

雙金屬溫度計型號規格及測量范圍

雙金屬溫度計測量范圍對照表


雙金屬溫度計使用與維修

1、為保證溫度計的正確性,尾管浸入被測介質的深度視尾管長度不同應在75以上。

2、讀數時視線應與標度盤垂直。

3、溫度計在正常使用后(一般不超過一年)應按工業雙金屬溫度計有關檢定規程進行定期檢定。

4、熱套式溫度計使用過程中遇到損壞需要更換時,只需逆時針松動螺母1,然后旋出表芯2,保護套3留在設備中,將新的表芯裝入,勿使雙金屬螺管與保護套底部接觸,旋緊螺母1即可。

5、溫度計在運輸、保管、安裝、使用過程中應避免碰撞尾管,切勿使其彎曲變形。

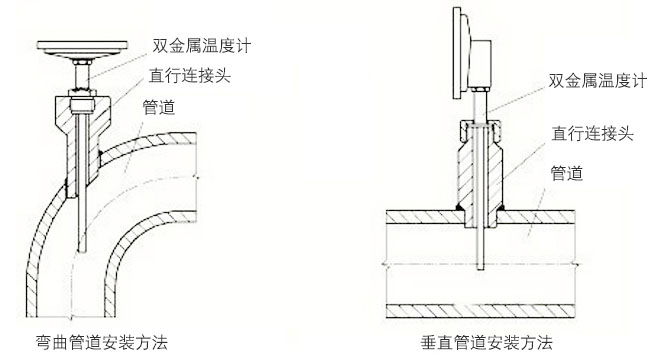

雙金屬溫度計正確安裝示意圖
